Tunel rozsączający 300 l – Graf

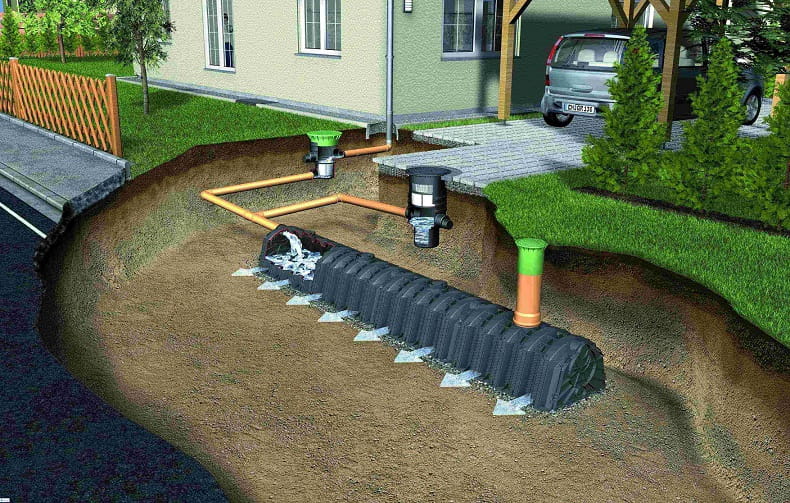

Tunel rozsączający 300 l służy do retencji i rozsączania wód opadowych odprowadzonych z dachów oraz dróg i parkingów wokół budynków.

Modułowa budowa tuneli pozwala łatwo je ze sobą łączyć w ciągi o dowolnej potrzebnej długości i pojemności, zamknięte z obu końców specjalnymi płytami. Ciągi tuneli można ustawiać równolegle, w jednej warstwie, jak również można łączyć je spodami otrzymując przez to dwukrotnie większą pojemność na tej samej powierzchni. Przy wadze modułu 11 kg układanie nie sprawia żadnych trudności. Możliwe jest dowolne wykorzystanie powierzchni terenu ponad tunelem, ponieważ wytrzymuje on również obciążenie ruchem samochodów.

Zestaw Rozsączający 2: dla 50 m2 odwadnianej powierzchni

Gotowy zestaw rozsączający do montażu na działce np. przy domu jednorodzinnym.

Założenie: Grunt dobrzeprzepuszczalny, gdzie kf ≥ 0,00005 m/s

Charakterystyka Zestaw rozsączajacy 2: dla 100 m2 odwadnianej powierzchni.

• Zestaw 2: dla 100 m2 odwadnianej powierzchni.
• Ułożenie: 1 rząd x 4 szt.
• Pojemność: 1,2 m3 (dwa zestawy dają pojemność powyżej 2 m3)

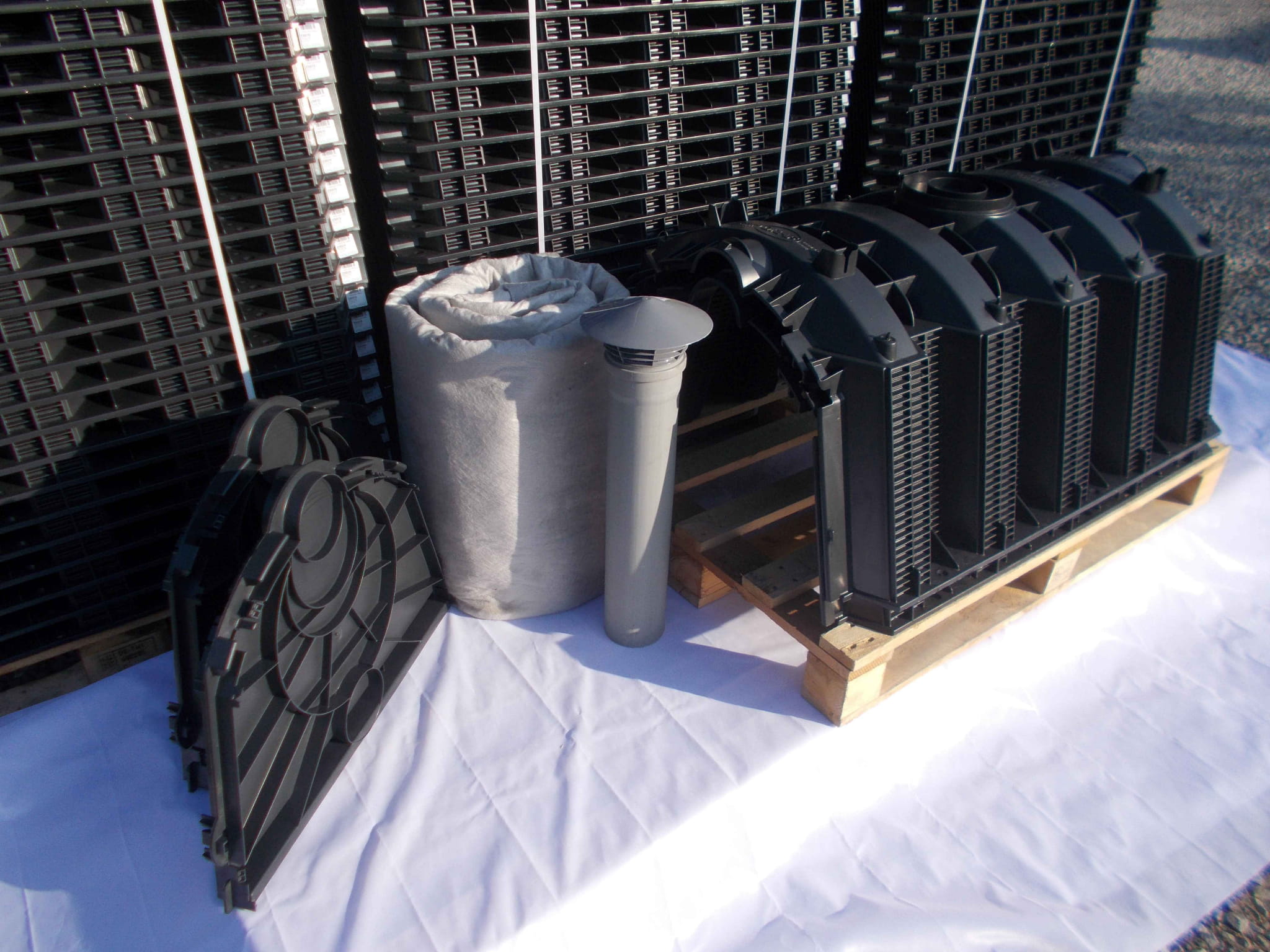

• Tunel 300 l – kod 230010 – 4 szt.
• Płyty (para) – kod 231004 – 1 para
• Geowłóknina szer. 2,5 x dł. 100 m – kod TS50/250 – 6 mb
• Wywietrznik d110 – kod 202004 – 1 szt.

Zestaw 4 szt. tunele Beckera 320 + 2 szt. dekle zamykające

Tunel rozsączajacy Beckera 320 l to doskonałe i funkcjonalne rozwiązania - pozwalające odprowadzić nadmiar deszczówki, czy wody z oczyszczalni do gruntu.

Tunele drenarski przeznaczony jest jest do rozsączania wody opadowej, która może stanowić problem na terenie zabudowy czy na tarasach, parkingach, drogach. Woda nadmiarowa zwykle skierowana jest do urządzeń filtrujących celem oddzielenia zanieczyszczeń, następnie zaś kierowana  rurami kanalizacyjnymi trafia do filtracyjną tuneli owiniętych włókniną, następnie zostaje rozsączona w gruncie.

Tunele rozsączające zazwyczaj łączone są po kilka sztuk albo w pionowe układy tuneli albo w poziomie układy tuneli rozsączajacych - o różnych wielkościach w zależności od potrzeby to jest od wielkości powierzchni, z której zbierana jest woda.

Tunele są zwykle wyposażone w płyty zamykające:

płyty-zamykające-Becker

Zestaw 6 szt. tunele Beckera 320 + 4 szt. dekle zamykające

Tunel rozsączajacy Beckera 320 l to doskonałe i funkcjonalne rozwiązania - pozwalające odprowadzić nadmiar deszczówki, czy wody z oczyszczalni do gruntu.

Tunele drenarski przeznaczony jest jest do rozsączania wody opadowej, która może stanowić problem na terenie zabudowy czy na tarasach, parkingach, drogach. Woda nadmiarowa zwykle skierowana jest do urządzeń filtrujących celem oddzielenia zanieczyszczeń, następnie zaś kierowana  rurami kanalizacyjnymi trafia do filtracyjną tuneli owiniętych włókniną, następnie zostaje rozsączona w gruncie.

Tunele rozsączające zazwyczaj łączone są po kilka sztuk albo w pionowe układy tuneli albo w poziomie układy tuneli rozsączajacych - o różnych wielkościach w zależności od potrzeby to jest od wielkości powierzchni, z której zbierana jest woda.

Tunele są zwykle wyposażone w płyty zamykające:

płyty-zamykające-Becker

Zestaw 3: 16 szt.  TUNEL ROZSĄCZAJĄCY 150  +  4szt dekiel zamykający

Tunel rozsączajacy Aquabin 150 to uniwersalne i bardzo funkcjonalne rozwiązania - pozwalające odprowadzić nadmiar deszczówki, czy wody z oczyszczalni do gruntu.

Tunele drenarski przeznaczony jest jest do rozsączania wody opadowej, która może stanowić problem na terenie zabudowy czy na tarasach, parkingach, drogach. Woda nadmiarowa zwykle skierowana jest do urządzeń filtrujących celem oddzielenia zanieczyszczeń, następnie zaś kierowana  rurami kanalizacyjnymi trafia do filtracyjną tuneli owiniętych włókniną, następnie zostaje rozsączona w gruncie.

Tunele rozsączające zazwyczaj łączone są po kilka sztuk albo w pionowe układy tuneli albo w poziomie układy tuneli rozsączajacych - o różnych wielkościach w zależności od potrzeby to jest od wielkości powierzchni, z której zbierana jest woda.

Tunele są zwykle wyposażone w płyty zamykające.

TUNEL ROZSĄCZAJĄCY 150: 4szt + dekiel zamykający: 2szt

Tunel rozsączajacy Aquabin 150 to uniwersalne i bardzo funkcjonalne rozwiązania - pozwalające odprowadzić nadmiar deszczówki, czy wody z oczyszczalni do gruntu.

Tunele drenarski przeznaczony jest jest do rozsączania wody opadowej, która może stanowić problem na terenie zabudowy czy na tarasach, parkingach, drogach. Woda nadmiarowa zwykle skierowana jest do urządzeń filtrujących celem oddzielenia zanieczyszczeń, następnie zaś kierowana  rurami kanalizacyjnymi trafia do filtracyjną tuneli owiniętych włókniną, następnie zostaje rozsączona w gruncie.

Tunele rozsączające zazwyczaj łączone są po kilka sztuk albo w pionowe układy tuneli albo w poziomie układy tuneli rozsączajacych - o różnych wielkościach w zależności od potrzeby to jest od wielkości powierzchni, z której zbierana jest woda.

Tunele są zwykle wyposażone w płyty zamykające.

Charakterystyka tunel drenarski

- Tunel drenażowy do rozsączania ścieków
- Tunel drenażowy  do rozsączania wody deszczowej
- Pojemność tunelu 150 litrów
- Wygodny transport tuneli i łatwy montaż
- Mała powierzchnia wykopu
- Nowa generacja tradycyjnego drenażu

Proponujemy:

4 szt. tunel Aquabin

2 szt. płyta zamykająca do tunelu Aquabin

 D

Zestaw 1szt. tunele Beckera 320 + 1 szt. dekle zamykające

Tunel rozsączajacy Beckera 320 l to doskonałe i funkcjonalne rozwiązania - pozwalające odprowadzić nadmiar deszczówki, czy wody z oczyszczalni do gruntu.

Tunele drenarski przeznaczony jest jest do rozsączania wody opadowej, która może stanowić problem na terenie zabudowy czy na tarasach, parkingach, drogach. Woda nadmiarowa zwykle skierowana jest do urządzeń filtrujących celem oddzielenia zanieczyszczeń, następnie zaś kierowana  rurami kanalizacyjnymi trafia do filtracyjną tuneli owiniętych włókniną, następnie zostaje rozsączona w gruncie.

Tunele rozsączające zazwyczaj łączone są po kilka sztuk albo w pionowe układy tuneli albo w poziomie układy tuneli rozsączająch - o różnych wielkościach w zależności od potrzeby to jest od wielkości powierzchni, z której zbierana jest woda.

Tunele są zwykle wyposażone w płyty zamykające:

płyty-zamykające-Becker

Zestaw rozsączający na bazie skrzynek EcoBloc

Zestaw 3: dla 225 m2 odwadnianej powierzchni

Proponujemy zbiorniki rozsączające (kompletne zestawy) zbudowane z modułów 800/800/350 mm (płyta denna h=40 mm).
Konstrukcja zbiornika wytrzymuje ruch samochodów ciężarowych przy min. przykryciu 80 cm plus nawierzchnia trwała (np. kostka betonowa).

Zestaw 3: dla 225 m2 odwadnianej powierzchni.
Ułożenie: 2 rzędy x 3 szt. x 2 warstwy
Wymiary: szer. 1,6 x dł. 2,4 m x wys. 0,74 m
Pojemność: 2,7 m3
Skrzynka EcoBloc-m 225 l - 12 szt.
Dno skrzynki (25 l) - 6 szt.
Płyty boczne (para) - 10 par
Łącznik (10 szt./op.) - 2 szt.
Geowłóknina szer. 2,5 x dł. 100 m - 10 mb
Wywietrznik d110 - 1 szt.

Zestaw 4: dla 200 m2 odwadnianej powierzchni.
Ułożenie: 2 rzędy x 4 szt.
Pojemność: 2,4 m3
Tunel 300 l – kod 230010 – 8 szt.
Płyty (para) – kod 231004 – 2 pary
Geowłóknina szer. 2,5 x dł. 100 m – kod TS50/250 – 12 mb
Wywietrznik d110 – kod 202004 – 2 szt.
